一、HT24B92驅動橋總成主要用途及適用范圍

  HT24B92驅動橋總成是我公司開發的具有良好使用性能的汽車驅動橋總成，主要是滿足中型客車市場的需求。具有承載能力強、噪聲低、強度高、用途廣泛的特點。根據用戶需要可選裝ABS防抱死系統和自動間隙調整臂。

二、HT24B92驅動橋總成結構和特點簡介

  HT24B92驅動橋總成由琵琶式鋼板焊接的整體式橋殼、主減速器總成、制動器總成、等件組成。它具有噪音低、運行平穩、安全系數高、制動性能好等優點。作為一種專為中型客車而開發的前后橋總成，主要有以下特點：

  1.結構簡便，承載能力大。

  驅動橋總成滿載軸荷為8000kg，滿足中型客車的額定載荷要求，結構及裝配方法簡單，在使用、維修等方面安全、可靠、方便。

  2.制動力矩大，性能好。

  公司設計人員根據客車制動系統的特點選用制動器。制動時，隨著壓力臂壓下基準座而使轉軸推動推動板和摩擦片達到制動目的，根據整車的制動力矩測量，制動力矩可達到18000N.M。

  3.主減速器總成噪音低，傳遞扭矩大。

  主減速器總成突緣端面至橋殼中心線距離為318mm（見安裝尺寸圖）。主從動錐齒輪有噪音低、壽命長的特點，其傳遞扭矩18000N.M，裝配成總成后噪音在82dB以下，壽命可達70萬次以上。

  4.可配裝ABS 系統。

  HT24B92驅動橋總成可配裝ABS和自動間隙調整臂，大大提高了汽車制動時的安全與可靠性。當汽車制動時，ABS通過調節制動管路的壓力，控制各個車輪制動器的制動力，使汽車在緊急制動時車輪不被抱死，從而防止甩尾、側滑，保證轉向輪在制動時的轉向能力，避免機件的損壞和人身傷亡事故，避免了輪胎的局部磨損，延長使用壽命，并使制動距離縮短。

三、主要技術參數

驅動橋總成主要技術參數

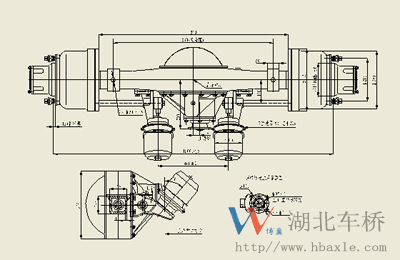

四、HT24B92驅動橋總成結構參數圖
